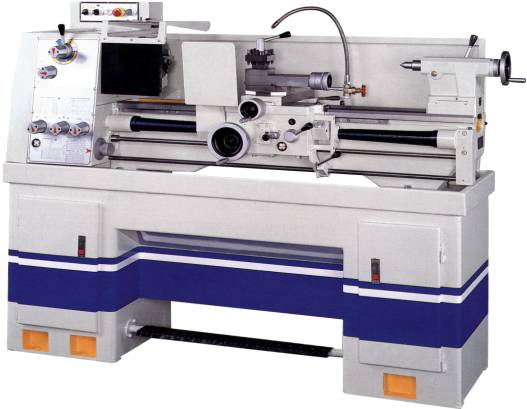

| EXTRON Leit- und Zugspindeldrehmaschine
|
|
| 18DF-CE |
400V / 2200W |
auf Anfrage ! |
| ACHTUNG : Lieferzeit ca. 12 Wochen ! |
|
| Professionelle Drehmaschine mit präzisionsgeschliffenen und gehärteten Bettführungen, Drehfutteraufnahme mittels Camlock-Schnellwechselsystem D1-4“, Zentrierung über Kurzkegel, getrennte Prismenführungen für Support und Reitstock, Getriebe schaltbar, präzisionsgeschliffenes und gehärtetes im Ölbad laufendes Chrom-Nickel-Stahlzahnradgetriebe für Hauptspindel, Schaltspindel, im Ölbad laufendes Vorschubgetriebevorgelege, Supportgetriebe im Ölbad, Überlastungsrutschkupplung, automatische Verriegelung für wahlweise Leit- oder Zugspindelvorschub, Oberschlitten drehbar gelagert, Reitstock exzentrisch verfahrbar, Führungen in nachstellbaren Keilleisten, nachstellbare Präzisionskegelrollenlager der Hauptspindel.
|
|
|
|
|
| Grundausstattung : |
|
| Untergestell mit Bremseinrichtung und Kühlmitteleinrichtung, herausnehmbare Bettbrücke, Spritzschutz-Rückwand, Längs- Quer- und Oberschlitten, Vierfachstahlhalter, Oberschlitten mit T-Nuten, Reitstock, Reduzierhülse MK5/MK3, |
|
| 2 Körnerspitzen MK3, Camlockaufnahme D1-4“, Gewindeuhr, Spritzschutzrückwand, Futterabdeckungs-Spritzschutz, Späne- und Kühlmittelauffangwanne, Futterflansch, zentrisch spannendes Dreibackenfutter 160 mm, |
|
| Späne- und Kühlmittelauffangwanne, abgedeckte Leitspindel, Laufrichtungssteuerung über Relais, Schaltspannung 24V, Schaltwelle, Not-Austaster, Motorschutzsteuerung, elektrische Ausrüstung nach VDE-Richtlinien. |
|
| wahlweise gegen Aufpreis : |
|
| Maschinenfarbe: grün (= resedagrün = Ral 6011), statt blau-weiß wie abgebildet. |
|
|
| Spitzenweite |
1018 mm
|

mitlaufende und feste Lünette
Kühlmitteleinrichtung
Mikrostop
Revolveranschlag
|
| Spitzenhöhe |
169 mm
|
| Spindelbohrung |
40 mm
|
| Längsvorschübe |
0,057-1,583 mm
|
| Quervorschübe |
0,01-0,269 mm
|
| Drehdurchmesser über Support |
220 mm
|
| Drehdurchmesser über Bett |
338 mm
|
| Drehdurchmesser über Tiefbett |
500 mm
|
| Querschlittenweg |
180 mm
|
| Oberschlittenweg |
102 mm
|
| Bettweite |
195 mm
|
| Spindelkegel / Reitstockkegel |
MK 5 / MK 3
|
| Pinolenhub |
102 mm
|
| 12 Spindeldrehzahlen |
54-2000 U/min
|
| 27 Gewinde metrisch |
0,2-7,5 mm
|
| 40 Gewinde zöllig |
4-112 Gang/Zoll
|
| Maße ohne Untergestell |
1780x750x860 mm
|
| Gewicht ohne Untergestell |
480 kg
|
| Maße mit Untergestell |
1780x750x1480 mm
|
| Gewicht mit Untergestell |
550 kg
|
|
|
| Sonderzubehör / Ersatzteile für 11DF und 18DF: |
| Stehlünette |
|
| Mitlauflünette |
Schnellwechselhalter mit 4 Einsätzen,
Einsätze lassen sich 90 Grad versetzt arretieren |
| auf Anfrage |
|
|
| Stahlhaltereinsatz zum Schnellwechselhalter |
| auf Anfrage |
|
|
| Schrankuntergestell, einzeln, ohne Bremse |
| auf Anfrage |
|
|
| Kühlmitteleinrichtung, 400V oder 230V |
| auf Anfrage |
|
|
| Futterabdeckungs-Spritzschutz |
| auf Anfrage |
|
|
Spannzangensatz 5C / Typ 385 E
1-26 mm, (+ 1 mm) ( = 26 Stück)
1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26 mm |
| auf Anfrage |
|
|
Spannzangensatz 5C / Typ 385 E
1-29 mm, (+ 0,5 mm) ( = 57 Stück)
1-1,5-2-2,5-3-3,5... - ...27,5-28-28,5-29 mm |
| auf Anfrage |
|
|
| Mikrostop mit Revolveranschlag, Längsrichtung |
|
| Stop mit Revolveranschlag, Querrichtung |
| Fräsaufsatz |
| auf Anfrage |
|
|
| Ersatzkeilriemen B 33 |
|
| Aufspannscheibe 255 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Aufspannscheibe 305 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Camlockstift, einzeln |
| auf Anfrage |
|
|
| Schlossmutter |
| auf Anfrage |
|
|
| Futterflansch 125 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Futterflansch 160 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| Futterflansch 200 mm (Camlock D1-4“) |
| auf Anfrage |
|
|
| 4-Backen-Planscheibenfutter 200 mm, bereits einschließlich angepasstem Camlockflansch |
|
| Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
|
