| EXTRON Leit- und Zugspindeldrehmaschinen
|
|
| 7HK |
400V / 735 W |
auf Anfrage |
Lieferzeit
ca. 3 Monate |
| neu, mit Untergestell |
| 7HK |
400V / 735 W |
|
 |

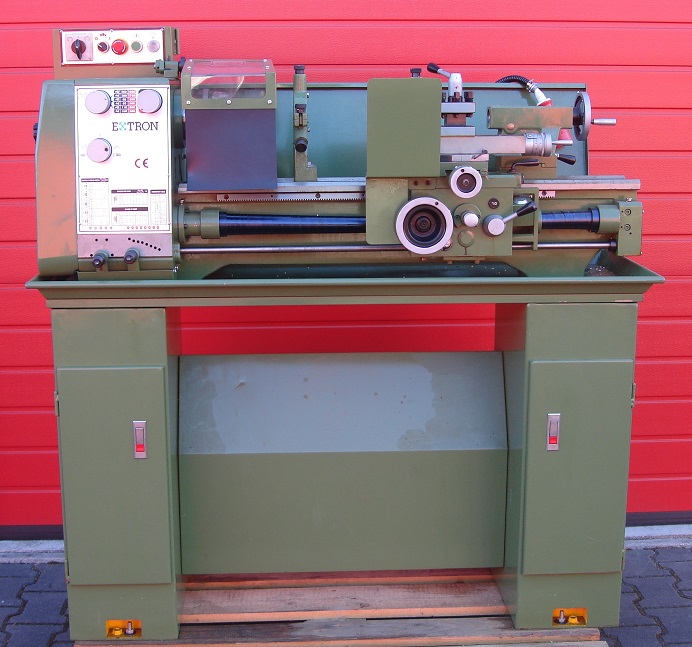

| Ausstellungsmaschine mit Untergestell und Bremse |
| präzisionsgeschliffene und gehärtete Bettführungen, Drehfutteraufnahme mittels Camlock-Schnellwechselsystem D1-3“, Zentrierung über Kurzkegel, getrennte Prismenführungen für Support und Reitstock, präzisionsgeschliffenes und gehärtetes im Ölbad laufendes Chrom-Nickel-Stahlzahnradgetriebe für Hauptspindel, Getriebe schaltbar, Supportgetriebe im Ölbad, automatische Verriegelung für wahlweise Leit- oder Zugspindelvorschub, Oberschlitten drehbar gelagert, Überlastungsrutschkupplung, Reitstock exzentrisch verfahrbar, Führungen in nachstellbaren Keilleisten, nachstellbare Präzisionskegelrollenlager der Hauptspindel. |
|
|
 |
| Grundausstattung |
|
| Schrankuntergestell, Bremseinrichtung Futterbremse (Pedal), Kühlmitteleinrichtung, |
|
| Längs- Quer- und Oberschlitten, Oberschlitten mit T-Nuten, |
|
| Spritzschutzrückwand, Camlockaufnahme D1-3“, Reitstock, |
|
| Reduzierhülse MK4-MK2, 2 Körnerspitzen MK2, Gewindeuhr, Wechselräder, Notaustaster, Vierfachstahlhalter, Späne- und Kühlmittelauffangwanne, Futterabdeckungs-Spritzschutz, |
|
| Futterflansch, wahlweise zentrisch spannendes Drei- oder Vierbackenfutter 125 mm, |
|
| abgedeckte Leitspindel, Motorschutzsteuerung, Elektrik nach VDE-Richtlinien. |
|
| # deutsche Anleitung ! |
|
| # Zubehör : abgebildete Lünetten sind im Preis enthalten ! |
|
|
| Spitzenweite |
760 mm
|

mitlaufende und feste Lünette
Fräsaufsatz
Aufspannplanscheibe
 |
| Spitzenhöhe |
144 mm
|
| Spindelbohrung |
28 mm
|
| Durchmesser über Support |
178 mm
|
| Querschlittenweg |
175 mm
|
| Oberschlittenweg |
80 mm
|
| Längsvorschübe |
0,050-1,458 mm
|
| Quervorschübe |
0,008-0,234 mm
|
| Bettweite |
168 mm
|
| Spindelkegel / Reitstockkegel |
MK 4 / MK 2
|
| Pinolenhub |
85 mm
|
| 12 Spindeldrehzahlen |
60-1800 U/min
|
| Gewinde metrisch |
24 / 0,1-3 mm
|
| Gewinde zöllig |
20 / 8-224 Gang/Zoll
|
| Maße |
1450x560x440 mm
|
| Gewicht |
250 kg
|
|
|
| Sonderzubehör / Ersatzteile : |
| # Stehlünette |
|
| # Mitlauflünette |
Schnellwechselhalter mit 4 Einsätzen,
Einsätze lassen sich 90 Grad versetzt arretieren |
| auf Anfrage |
|
|
| Stahlhaltereinsatz zum Schnellwechselhalter |
| auf Anfrage |
|
|
| Kühlmitteleinrichtung, 400V oder 230V |
| auf Anfrage |
|
|
| Schrankuntergestell |
| auf Anfrage |
|
|
| Rohrspannzangeneinrichtung |
| auf Anfrage |
|
|
Spannzangensatz 4C / Typ 358E
1-18 mm (18 Stück) |
| auf Anfrage |
|
|
| Mikrostop mit Revolveranschlag, Längsrichtung |
|
| Stop mit Revolveranschlag, Querrichtung |

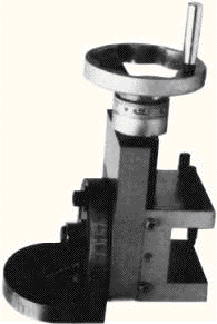

| Fräsaufsatz |
| auf Anfrage |
|
|
| Schlossmutter |
| auf Anfrage |
|
|
| Ersatzkeilriemen A 28 |
|
| Camlockstift, einzeln |
| auf Anfrage |
|
|
| Futterflansch 125 mm (Camlock D1-3“) |
| auf Anfrage |
|
|
| Futterflansch 150 mm (Camlock D1-3“) |
| auf Anfrage |
|
|
| Futterflansch 160 mm (Camlock D1-3“) |
| auf Anfrage |
|
|
| Aufspannscheibe 200 mm (Camlock D1-3“) |
| auf Anfrage |
|
|
Mitnehmerplatte Camlock D1-3“
(zum Drehen zwischen Spitzen) |
| auf Anfrage |
|
|
| 4-Backen-Planscheibenfutter 160 mm, bereits einschließlich angepasstem Camlockflansch |
|
| # Lünetten auch passend für Drehmaschinen aus den 90er Jahren |
|
| EDER G2546, G2576,, HUVEMA: HU 760, KNUTH etc. |
|
Bei Bestellung bitte Spitzenhöhe angeben (125mm oder 144mm) ! |
| Alle Preise sind Endpreise einschließlich 19 % Mehrwertsteuer zuzüglich Versandkosten |
|
|
